在工業自動化、機器視覺與邊緣計算等領域，圖形處理能力逐漸成為系統性能的核心要素。顯卡不僅是實現高分辨率顯示與復雜視覺運算的關鍵，更直接影響設備在嚴苛環境下的穩定性與響應效率。而如何在高集成度的嵌入式系統中兼顧顯卡擴展與緊湊結構，已成為行業應用的重要挑戰。
一、顯卡類型與工業應用場景解析
在工控系統中，顯卡的選擇直接影響圖形任務的處理效率與系統的散熱設計。目前主流GPU可分為以下兩類：
軸流風扇顯卡：這類顯卡通過風扇轉動推動氣流穿過散熱鰭片，適用于中低功耗場景，常見于主流桌面顯卡如RTX系列等。其在小型工控機中常用于輕量圖形任務，如監控顯示、基礎視覺界面等。

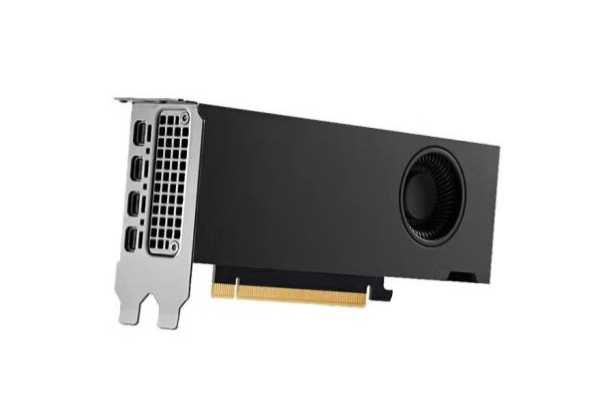

渦輪風扇顯卡：多用于高性能場景，通過高速旋轉形成強風壓，將熱量從機箱后方排出，適用于機器視覺、實時渲染等高負載場景。此類顯卡對系統的散熱結構與電源設計提出更高要求。
二、小型工控機在圖形任務中的系統要求
在嵌入式環境中部署獨立顯卡，需滿足以下條件：
緊湊結構與擴展兼容：需在有限空間內支持標準PCIe插槽，并保障散熱風道暢通。
供電穩定性：顯卡功耗較高，如需額外供電，系統需具備獨立供電接口。
寬溫適應能力：工業現場溫度波動大，設備需支持寬溫工作。
三、東田DTB-3312-H310：一款支持高性能顯卡的小型工控機

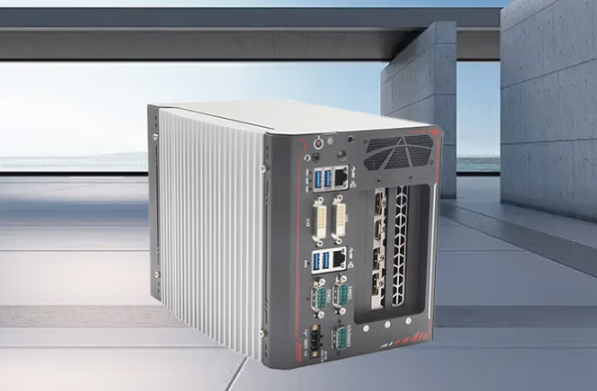

東田DTB-3312-H310是一款結構緊湊、擴展能力突出的嵌入式工控機。其設計充分考慮了圖形擴展與系統穩定性的雙重需求，具備以下特點：
1.強大的擴展能力，靈活支持多種顯卡

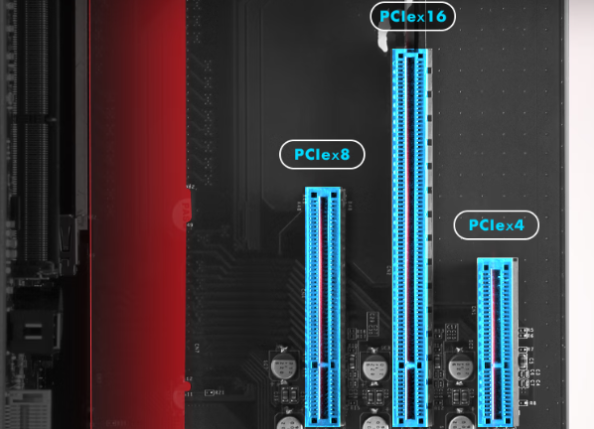

該機型配備PCIe x16 Gen3插槽，帶寬達8GB/s，可兼容包括RTX 2070 mini、GTX 1660、GTX 1050 Ti在內的多種高性能顯卡（限長190mm）。用戶可根據視覺處理或圖形渲染任務的需求，靈活選配顯卡類型。
2.結構緊湊卻不犧牲擴展性
整機尺寸為154mm(寬)×235mm(深)×174mm(高)，重量僅3.0kg（不含CPU、GPU、硬盤），在有限空間內實現了高集成度。除了顯卡擴展，還支持PCle x8、PCle x4等插槽，可擴展PoE網口卡、多屏拼接卡等模塊。
3.工業級穩定性設計

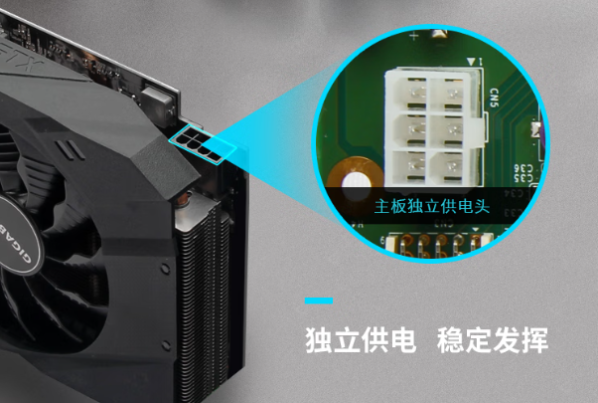

獨立供電設計：設有主板獨立供電頭，確保顯卡在125W功耗內穩定運行。
寬壓與寬溫支持：支持8~35V直流輸入，工作溫度覆蓋-25~60°C，并通過酸性/鹽霧測試，適應惡劣工業環境。
硬件看門狗：具備硬件復位功能，保障系統在無人值守環境下長期穩定運行。
4.平臺性能與兼容性
搭載Intel H310芯片組，支持酷睿8/9代i3/i5/i7處理器，可選32GB內存，并集成英特爾UHD Graphics 630。用戶可在集顯與獨顯之間根據任務需求靈活配置。
四、結語
在工業設備日益追求高性能與小型化的今天，東田DTB-3312-H310小型工控機以出色的擴展性與穩定性，為用戶提供了“小而強”的嵌入式圖形平臺。其卓越的顯卡支持能力，使這款小型工控機不僅適用于傳統工控場景，更為新興的視覺計算與邊緣智能應用打開了新的可能。
對于需要在有限空間內實現高性能的用戶而言，東田這款小型工控機無疑是理想之選。
